產品名稱

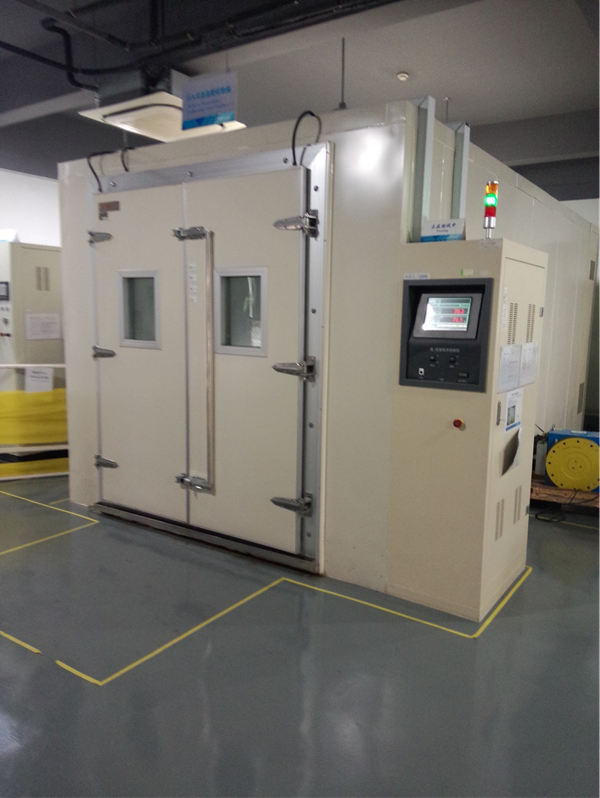

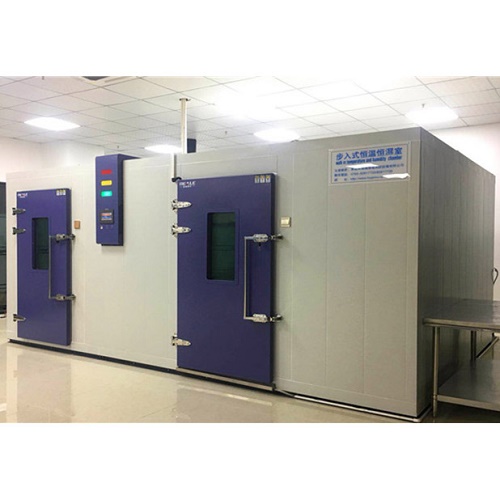

方艙高低溫濕熱試驗箱

一、產品特點及用途

本試驗室可用于確定電子產品、組件、材料等在高濕、低濕、恒定濕熱、溫度循環變化、濕度表面產生凝露的濕熱等條件下使用和儲存的適應性。

    本試驗室采用日前最合理的結構和穩定可靠的控制方式，使其具有外型美觀，操作簡便，安全、濕濕度控制精度高，是做好低濕試驗、恒溫恒濕試驗、交變濕熱驗的理想設備。

二、產品規格

1. 型號:AK-GDJS-265CF       工作室尺寸:D×W×H 18000*3200*4600mm

（標稱內容積265m3）

                      重量：約 8噸

三、技術參數

1. 溫度范圍：-55℃～80℃

2. 濕度范圍：20%～98%R.H（如圖）

3. 溫度均勻度：±2.0℃

4. 濕度均勻度：≤3%RH

5. 溫度波動度：±1.0℃

6. 濕度波動度：±2%RH

7. 溫度偏差：±2.0℃

8. 濕度偏差：

①箱內空氣相對濕度≥75%RH時，≤+2/-3%RH；

②箱內空氣相對濕度≤75%RH時，≤±3%RH。

9. 升降溫速度：0.7℃～1℃/min

10. 風速：≤1.7m/s

11. 濕度分辨率：0.1%RH

12. 電源電壓：380VAC±10%,50Hz  三相四線 + 保護接地（電壓允許波動范圍：10%，頻率允許波動范圍：（50±0.5）ＨZ，保護地線接地電阻小于4Ω，要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本設備使用）

13. 最大電流：≤620A

四、箱體結構

1  本試驗室采用組合拼裝式保溫庫板結構，它將直接構成一個密閉的工作空間。材料均選用最優質的材料，并按照絕對可靠的質量保證標準制作。根據用戶要求的工作室尺寸，預先制作。各關鍵部位均受?chē)?yán)格控制，免去日后繁雜的維修保養。為延長設備的使用壽命，保溫板外壁材料采用冷軋鋼板雙面表面噴塑處理，顏色為灰白，內壁材料為優質SUS304不銹鋼板，內層填充厚100mm的玻璃、巖棉隔熱材料,具有特效隔熱性能，使試驗室的運行成本顯著降低于其它材料。

2  為保證有較穩定的風速，擬采用空氣調節柜送風的型式進行空氣循環，這種循環方式送風比較均勻，整個工作室的溫度均勻性也比較好。

3  室門上裝有電加熱膜防霧中空玻璃觀察窗，室內裝有防高溫照明燈，為觀察提供照明。

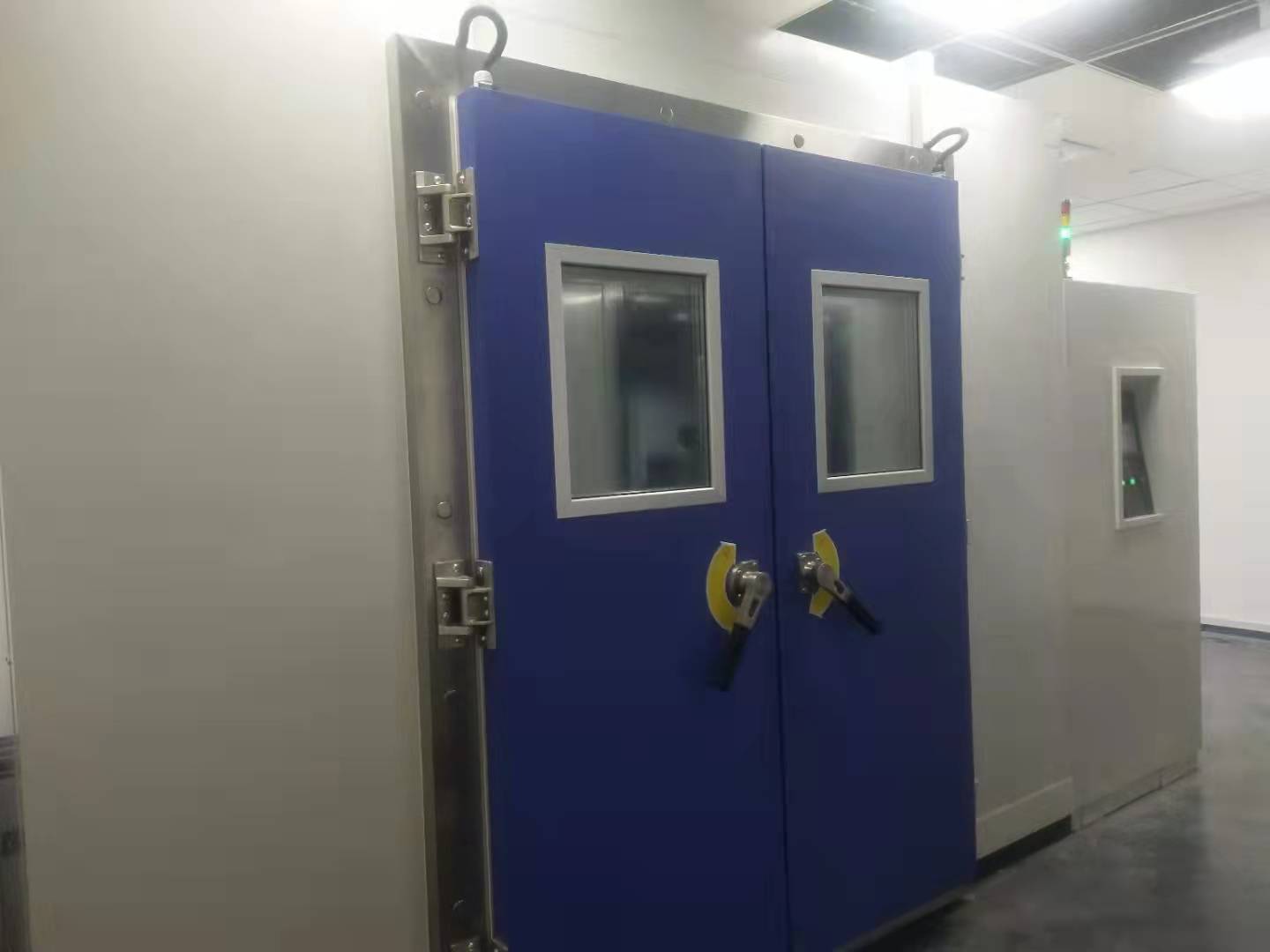

4  室門洞尺寸1800*1900雙開門，密封采用雙層耐高低溫硅膠密封條。

5  在室體工作室后側設置有一個空氣處理調節柜，在其間安裝電加熱器、循環風機、風機蝸殼等設備。

6 奧科氣壓平衡：試驗室底部和頂部設有氣壓平衡孔，上下結構設計，有效保持室內氣壓的平衡和廢氣排出，新風補償。

五、加熱、加濕與制冷系統

1.加熱器采用瓷架鎳鉻絲電加熱器（圖1），此

加熱器熱惰性小，壽命長。由儀表輸出可控脈

沖占空比PID信號，通過固態繼電器來控制，                      圖1

控制平穩、可靠。

2.制冷壓縮機采用比澤爾半封閉制冷壓縮機機組（圖2）。

其它制冷部件如美國RANCO、SPORLAN、瑞士“ALFALAVAL”、

丹麥DANFOSS、意大利CASTEL進口品牌產品。使用R404A環保型制冷劑。

3.為確保系統安全運行，在系統中設置有高壓控制、                圖2

超壓、過載等保護系統。在高壓端均設有高壓表監

測系統運行情況。

4.制冷量調節采用分流法。

5.蒸汽鍋爐電加熱加濕方法，鎧裝電加熱管，

PID控制方式，使用無觸點周期脈沖調寬

SSR（固態繼電器）控制，設有水位控制裝置，

加熱器防干燒裝置                                       圖3

六、  控制系統

1 控制系統：采真彩（圖4）的液晶顯示觸摸式溫濕度控制器，與國際品牌電氣元器件構成電氣控制系統。

2 控制器采用全中文菜單操作方式。

3 最小顯示分辨率0. 1℃。．

3  運行方式：定值和程序運行。

4  控制方式：PID+模糊邏輯控制方式。                            圖4

5  可設定程式120組，每組程式最大設定99步，每個程式組均可連接；

可設定循環，全部循環、最多999回，部分循環、最多99回。

6  可斷電恢復設定，包括：斷電后程序終止執行、斷電后程序從斷點連續運行。

7  可實時顯示程序的運行時間、段數、剩余時間、重復次數；可顯示試驗數據，包括設定溫度、實測溫度、總運行時間、段運行時間、段剩余時間、加熱狀態、日歷時間等；濕度度能直接數字顯示。

8  在設定程序時，可編寫程序中文名稱，以方便查尋。

9  當出現故障時，控制器LCD觸摸屏可顯示出現的故障編號，用戶可方便的根據故障編號查找故障的原因。

10  具有多種報警功能選擇，包括：絕對值報警、偏差報警等。

11  需具有人機對話功能，可通過標準配置 RS232(USB)通訊接口和網絡接口擴展其功能，實現對設備的遠程監控。

12  可進行程序的跳步和連接運行。

13  控制器具有多組PID參數，可將整個溫度范圍分為多組PID進行控制，在設備的溫度控制范圍內都可獲得最佳的控制效果，而不必對每個溫度控制點進行自整定或手動PID參數調整。

14  加熱控制采用固態繼電器控制，以降低噪聲，減少污染，方便維修，提高控制精度。

15  在控制系統設有安全保護措施，包括：風機過載保護、超溫、斷電保護等。當其中任一項保護功能實現時，操作面板都會在LCD顯示屏顯示報警編號告知用戶出現的是何種故障并切斷主回路電源，待故障排除后才能啟動設備。

16  控制系統設有方便用戶的操作面板，除電源和照明的操作按鍵外，其他操作只需在控制器中設定即可。

17  可預先在控制器中存儲多條工藝曲線，當需要使用時只需調用而無須再次設置。

18  在系統中除了主控制器外，還設置一獨立的超溫保護器，即使主控制器出現故障，超溫保護器也能可靠的斷開加熱電源以保護設備和試品的安全。

19  在電氣控制系統中設有互鎖裝置，當循環風機沒有啟動或過載時加熱系統將被禁止

七、．備品備件、專用工具及技術資料

1賣方提供質保期內為確保該設備安全、穩定、可靠運行所必需的備品備件（易損件）。

2 賣方提供隨機專用工具。

3 賣方提供操作使用說明書、電氣原理圖，以及買方為正確使用和維修該設備而

要求賣方提供的其它有關資料。
